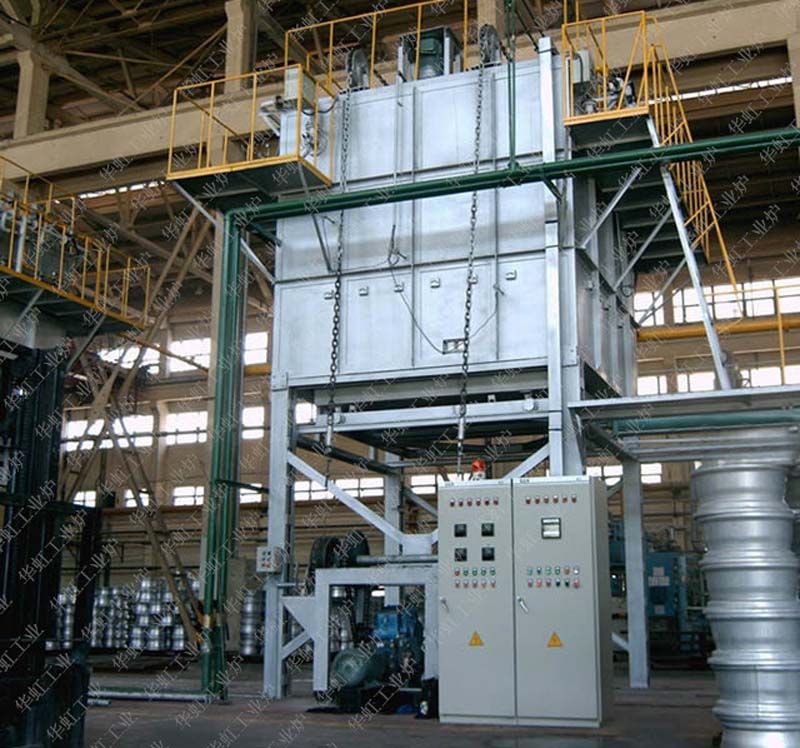

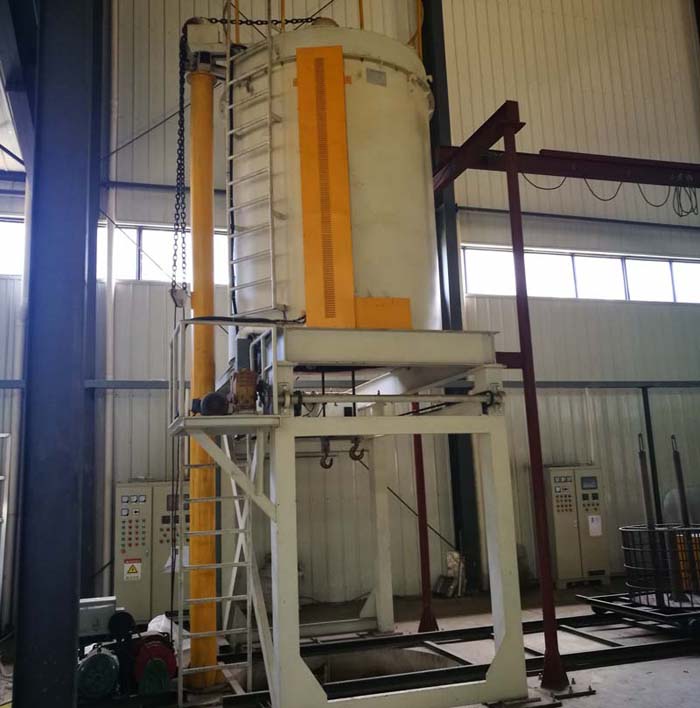

立式铝合金淬火炉又叫铝合金固溶炉主要用于主要用于铝轮毂、铝铸件及各种铝合金标准件的快速固溶处理，恒温时间结束后，工件的转移速度10秒以内。

该立式铝合金淬火炉设备主要由加热炉体、淬火料架、移动水箱、温度控制柜等部份组成。炉体主要由壳体、炉衬、加热元件、热风循环及导流装置、料架及料架升降机构、炉底门及气动开启装置等部份组成。炉衬由两部份组成，炉体部份采用超轻质保温砖和硅酸铝纤维板组成的复合型结构。炉顶部份为活动式，采用优质硅酸铝针刺毡作为保温材料，该结构设计合理，具有保温性能好，炉壁温升低，节能降耗等特点。炉门采用优质型钢和钢板密焊制作，炉门的驱动由气缸来实现。当需要开闭炉门时，手动点开闭开关由蜗链调速机和电机完成。连杆机构迅速将炉门从滑轨上抬起，压到炉上并封死。当工件满足加热温度需要进行淬火时，气缸迅速抽回炉门，连杆机构放开，使炉门从炉口落下，落至滑轨上并回到炉口外侧，使工件能够从炉内迅速入水箱淬火。

　　铝合金淬火炉（立式）是由炉体、炉体钢支架、可拆式炉顶、炉衬、电热元件、轮回风机、导风板、炉底对开式炉门、倍速升降机构、料架、淬火槽、运料车、控制系统及配电柜/控制柜、液压系统等组成。导风板采用1Cr18Ni9Ti耐热钢制成，通过若干个搁杆固定于炉膛内壁上，将电阻带包裹在里面，通过热风轮回系统将电阻带披发的热量进行热轮回，使炉内温度平均。热风轮回装置由透风机装置和导风板组成，透风机装置安放在炉体顶部，风扇采用1Cr18Ni9Ti耐热钢制作成离心式风叶。

　　加热元件采用加热元件采用0Cr25AL5合金丝绕制成带状，套在绝缘瓷管上，通过不锈圆钢固定于炉壳上，这种结构电阻带吊挂在炉膛周围，有利与热量披发和畅通流畅。炉体外壳框架采用型钢焊接成型，内壁采用1Cr18Ni9Ti耐热钢板，内衬采用优质全纤维结构，炉壳内表面贴附一层橡胶石棉板，起到隔热作用并保护炉壳表面不被侵蚀。透风装置按炉膛容积制作，确保热风轮回次数在40次/分钟以上。
