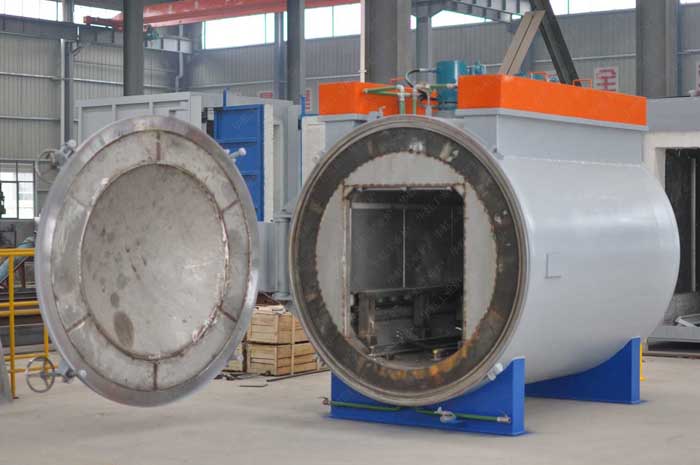

真空炉用于硬质合金在真空条件下的热处理.加热室由高强石墨加热器、碳复合材料反射屏（加热室内侧）、碳毡、不锈钢外壳、绝缘件、上下水冷压头等组成，并且为了防止大量热损失，在压头于模具接触面处放置耐温、耐压隔热材料。为了便于进出料，加热室前部开门，便于观察物料情况，水平出料。炉体：双层水冷结构、外层材质为碳钢、内层为不锈钢、内部按高真空要求抛光。炉体上设有真空口、电极口、测温口、充气口、水冷电极、异型密封圈更好的保证炉门无泄漏。炉门上设水冷电极。炉体与炉门密封结构为法兰形式，手轮螺栓锁紧。真空系统：采用机械泵、主抽真空阀、前级真空阀、粗抽真空阀、放气阀、波纹管、管路、支架。
